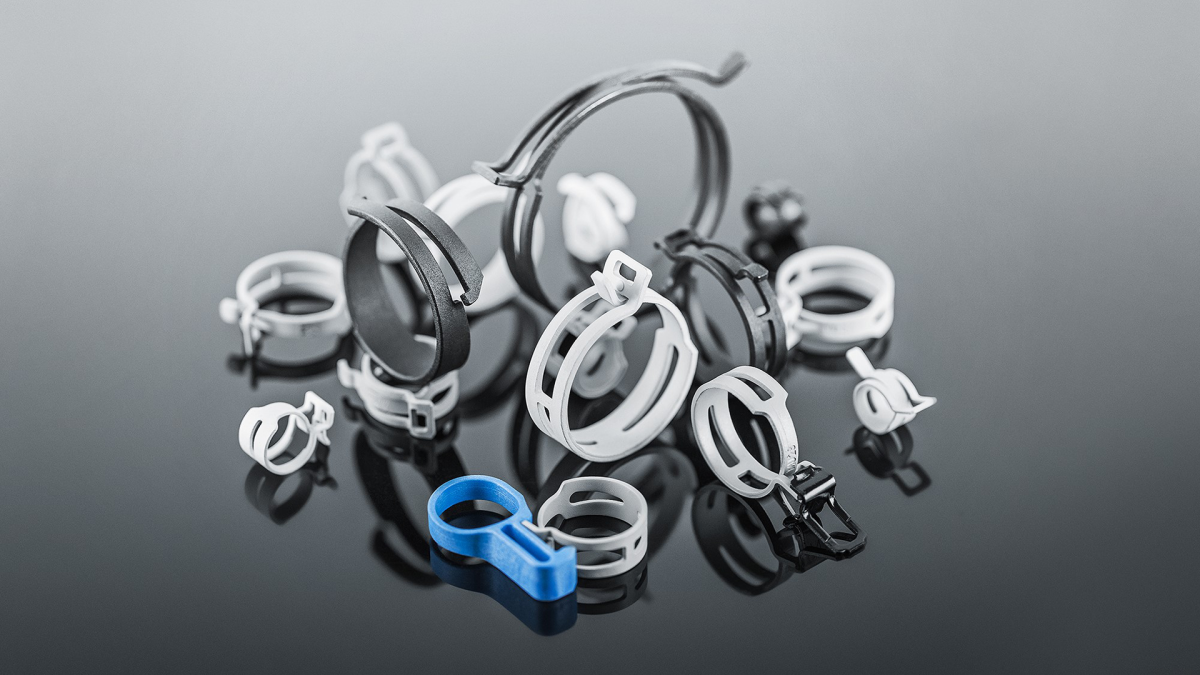

band klämmor för slangsockelanslutningar

W.TEC^®FBS - Våren band klämmor för industrin

Våren band klämmor är självåtdragande fästen som är lämpliga för slangsockelanslutningar på grund av deras dynamiska fjäderegenskaper. Användningen av härdat fjäderbandstål ger delarna en mycket hög grad av flexibilitet och därmed anpassar de sig kontinuerligt till de föränderliga egenskaperna hos driftstemperaturerna och tryckförhållandena i slangen och röret. När spring band klippet är fäst behöver du inte dra åt det igen. Med nästan konstant klämkraft säkerställer våren band klämmor en kontinuerlig, läckagefri tätning utan att skada slangen eller anslutningsstycket. På grund av det stora antalet olika sammansättnings- och låsningsvarianter skapas maximalt antal möjliga tillämpningar.

I vilka branscher används våren band klämmor?

Våren band klämmor används särskilt inom följande sektorer:

vätskesystem
motorkonstruktion
slangsystem
kommersiella kök/industridiskmaskiner
industriella luftkonditioneringsapparater
jordbruksmaskiner
golvrengöringsmaskiner
husbil
värmepumpar
uppvärmning/luftkonditionering
sanitära (t.ex. toaletter för fartyg, tåg, flygplan)
livsmedelsindustrin (t.ex. bageri- och kaffemaskiner)
solvärme
tryckeribranschen
vitvaror
byggmaskiner
Motor gasanläggningar
kompressorer
industritruckar
dryckesindustri (t.ex. tappningsanläggningar)

Vilka är fördelarna och egenskaperna hos våren band klämmor?

Fördelar med våren band klämmor för att ansluta slangar med munstycken:

hög flexibilitet genom kontinuerlig anpassning till föränderliga egenskaper, t.ex. temperaturvariationer hos fästdonen
konstant, jämn klämkraft
enkel installation
ingen ytterligare skärpning krävs
hög återanvändbarhet, eftersom vårkraften inte förloras
hög processtillförlitlighet på grund av den läckfria slanganslutningen

Typer av band klämmor

Våren band klämmor standard

Standardversionen är den ursprungliga versionen av våren band klämmor och lämplig för applikationer utan utrymmesbegränsningar. Denna självåtdragande fästanordning erbjuder ett nästan konstant kontakttryck i många olika temperaturer och tryckförhållanden. Med hjälp av tongs kan klämman sättas ihop och demonteras för en säker och effektiv installation.

> Hitta den i onlinebutiken

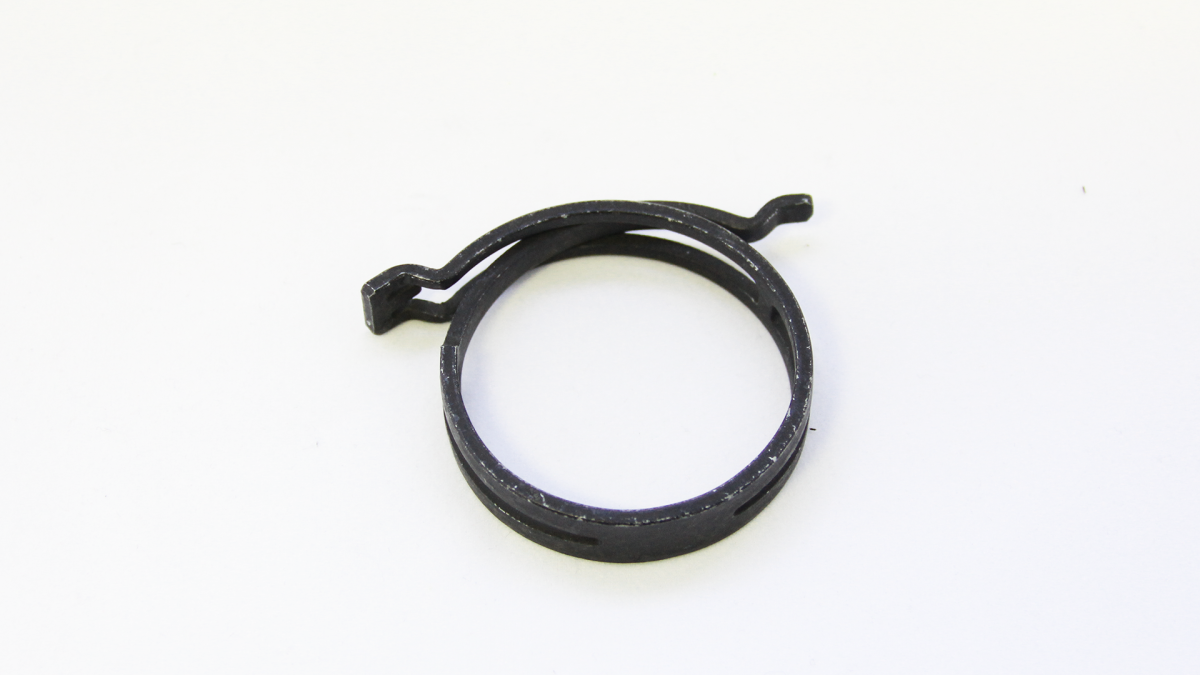

Utrymmesbesparande våren band klämmor

Den utrymmesbesparande versionen har samma funktioner som den vanliga våren band klämmor. På grund av de förkortade och tillplattade monteringsändarna är våren band klämmor rymdoptimerad. Vi rekommenderar att du använder slangklämmor för sammansättning och demontering.

> Hitta den i onlinebutiken

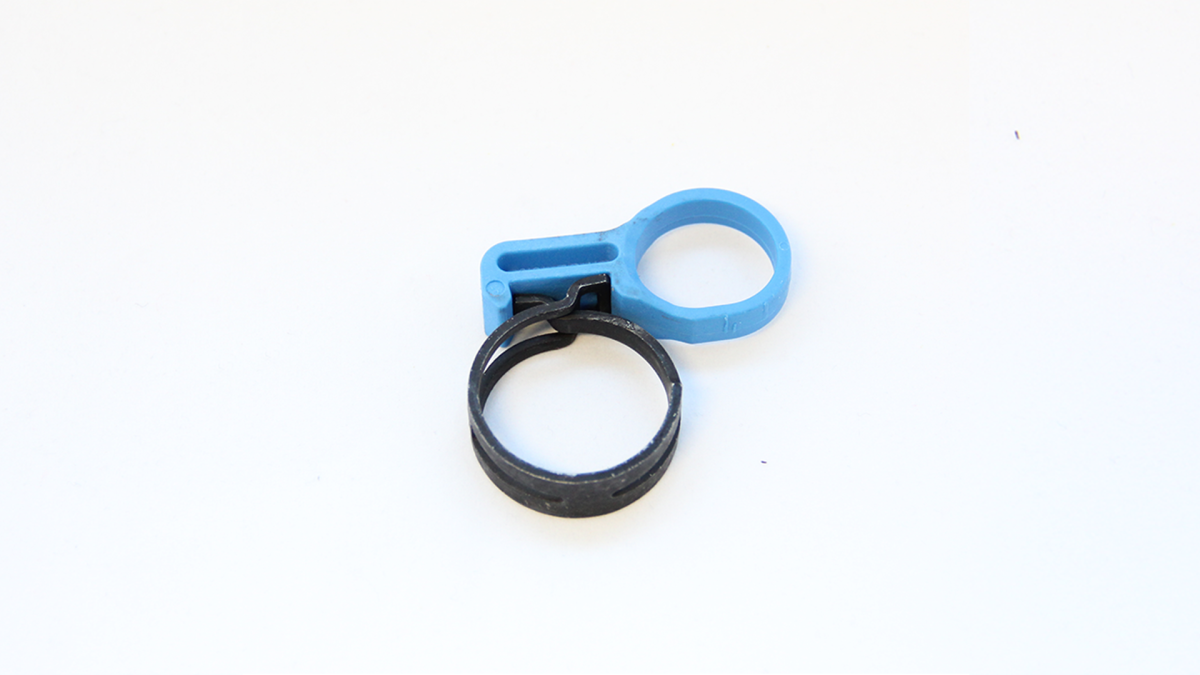

Våren band klämmor med Handklipp

Den utrymmesbesparande våren band klämmor finns också som en föröppnad version med en plastglimt. Med hjälp av Handklipp minskas installationstiden avsevärt, eftersom inga verktyg behövs. För fullständig montering tas klippet bort genom att helt enkelt dra av det. Dessutom är denna klämma lämplig för utrymmesbegränsningar.

> Hitta den i onlinebutiken

Tekniska egenskaper hos Våren band klämmor

Material

höghållfast, legerat fjäderstål 51CrV4
hög skyddsnivå mot spröda frakturer, särskilt vid låga temperaturer

Yta

flerskiktad och miljövänlig krom (VI) -fri beläggning
zinkhaltig, oorganisk basock och organisk överlack
uppfyller bestämmelserna i fordonsförordningen (RoHS-kompatibel)

Korrosionsskydd

utmärkt korrosionsbeständighet, temperatur (upp till 210 °C) och kemikalier
garanterad 720h saltspray beständighet enligt DIN EN ISO 9227

Tillgänglig nominell diameter och bandbredd

nominell diameter 9,0 mm till 90 mm
bandbredd 8,4 mm, 10 mm och 12 mm

tryck

beroende på slangsockel kombinationen kan anslutningar på upp till högst 11 bar fästas

Standardisering

DIN 3021 Slangklämmor - Våren band klämmor
DIN 3021-1 Mått, beteckning, material och design
DIN 3021-2 Tekniska leveransvillkor
DIN 3021-3 System Våren band klämmor- slang - uttag

Jämförelse av klämvarianter

Slang klämmor
Pro	Kontra
Brett diameterområde	Stelt system
Kostnadseffektiv produktion med stor diameter	Högt underhåll
Höga slangdragkrafter	Dyra (med liten diameter)
	Tidsödande och dyrt installationsverktyg: vridmoment och stängningshastighet skall kontrolleras
	Risk för skada på grund av utskjutande band

Öronslangklämma
Pro	Kontra
Korrosionsbeständigt grundmaterial	Möjlig slangskada
Liten klämbredd	Ej återanvändbar (destruktiv demontering)
Krav på lågt utrymme	Specialtänger nödvändiga för installation
Höga slangdragkrafter	Hög kraft krävs för installation
Kostnadseffektivt, mycket fast fästdon	Mycket litet arbetsområde (starkt kopplat till diameter)
	Klämmans kraft beror på monteringsverktygets presskraft (komplexa kontroller krävs)

Våren band klämmor
Pro	Kontra
Mycket flexibel	Kopplat till diameter
Enkel installation även på anslutningar som är svåra att nå	Jämförelsevis höga krav på slang/stödsystem
Mycket jämnt yttryck (fördelning av radialkraft)	Slang/stöd/system måste beaktas
Anslutning till slangen möjlig i föröppnat skick
Skyddar slangen
Kostnadseffektiv
Återanvändbar
